工地門禁外接LED顯示屏統計人員數量

系統方案

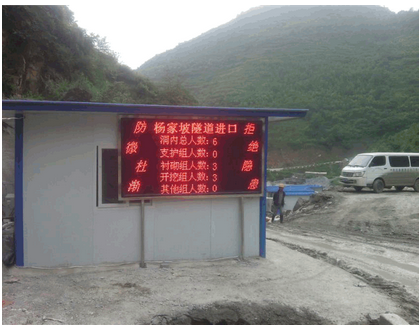

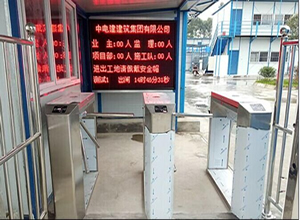

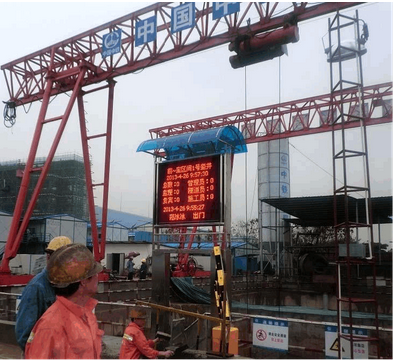

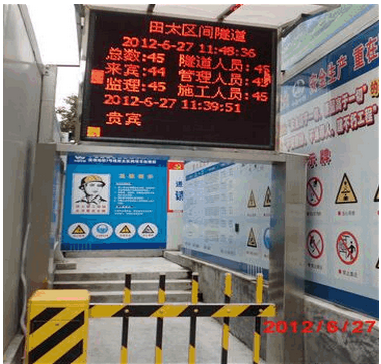

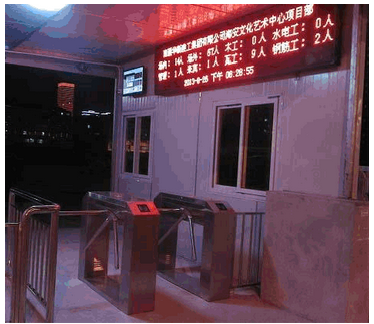

工地門禁系統應用示例

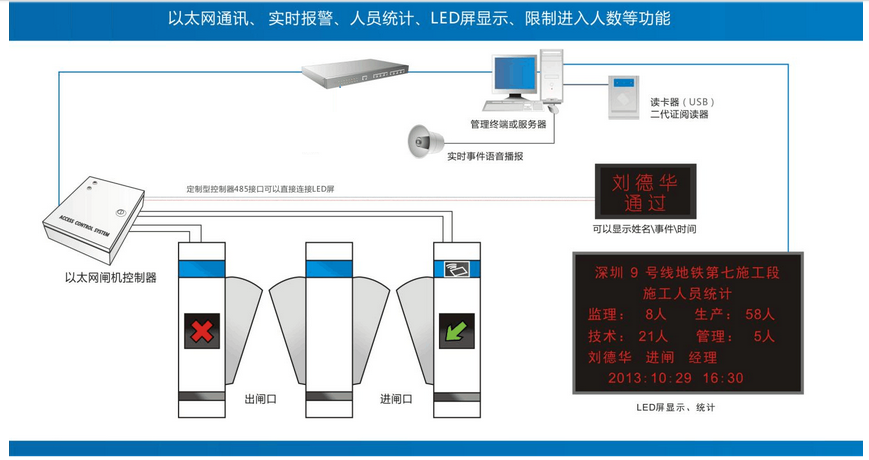

門禁系統拓?fù)鋱D

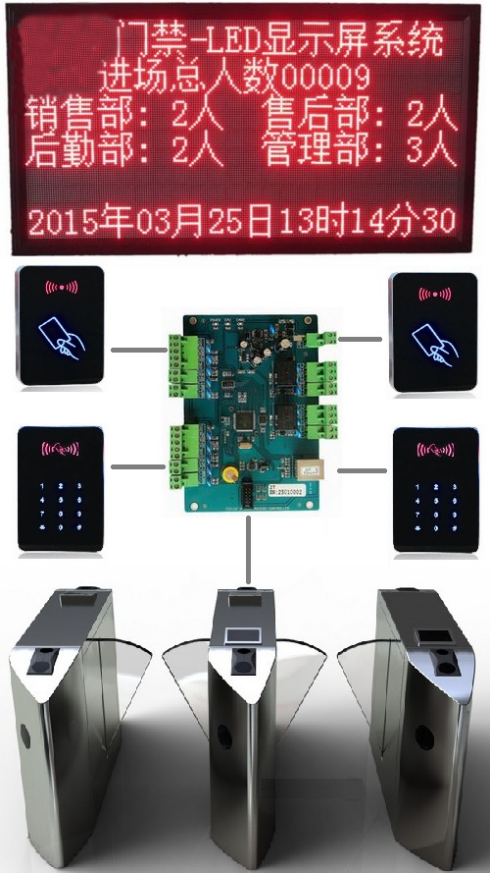

門禁系統組成部分

1、 門禁控制器：

現有產品系列中：485單門雙向、485雙門雙向、485四門雙向、TCP/IP單門雙向、 TCP/IP雙門雙向、TCP/IP四門雙向、均可實現該文檔中描述的外接LED顯示屏統計人員數量功能，需要根據不同項目要求進行分別配置,由于現在聯網方式采用主流TCP聯網方式,本方案說也只解說網絡連接系統.

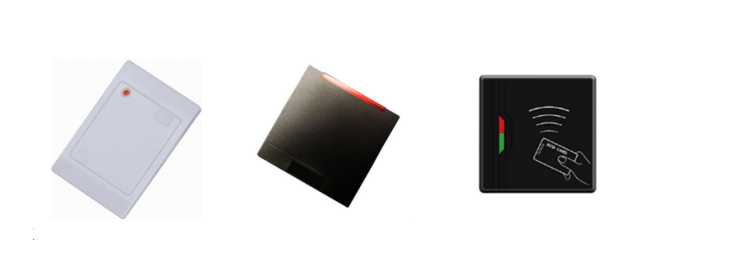

2、識別設備：

帶有WG26、34通訊協議輸出的讀卡器，如：掌靜脈識別儀、指紋識別儀、密碼讀卡器、IC/ID讀卡器等。

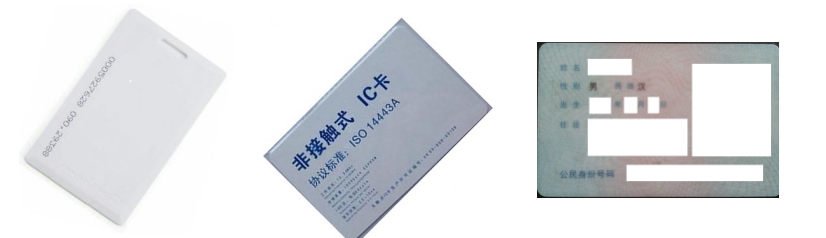

1、   3.感應源(ID卡，IC卡，身份證等)：必須與識別設備相對應。

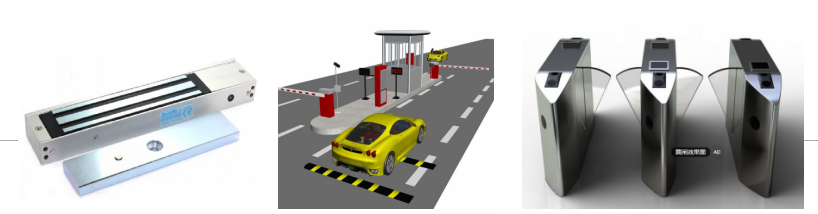

4、執行設備：

電動執行設備，可以使用專用的門禁控制器控制閘機或停車場等所有帶電設備，以實現設備智能化 人性化控制要求。

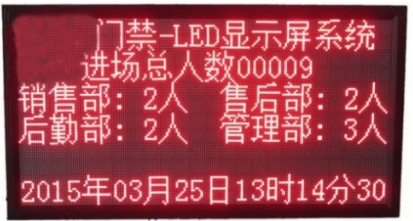

5、LED顯示屏：

外接LED電子顯示屏，顯示屏內置控制卡需要用門禁廠家的專用控制卡，通過TCP/IP傳輸直連到電腦，  本系統在LED屏上顯示人員統計、公告、時間、進出人員的姓臺、卡號、部門等信息，屏由以下部分組成：LED屏（分單色、雙色、全彩）、通訊控制卡。





5、門禁管理軟件：

可統一管理我們所有485和TCP/IP聯網型門禁控制器，集中在一個管理軟件中進行操作。軟件界面友好，操作流暢，類似Windows簡單的單擊、雙擊、右鍵快捷菜單操作。自帶ACCESS數據庫，支持SQL專業數據庫，支持與OFFICE軟件配合使用。

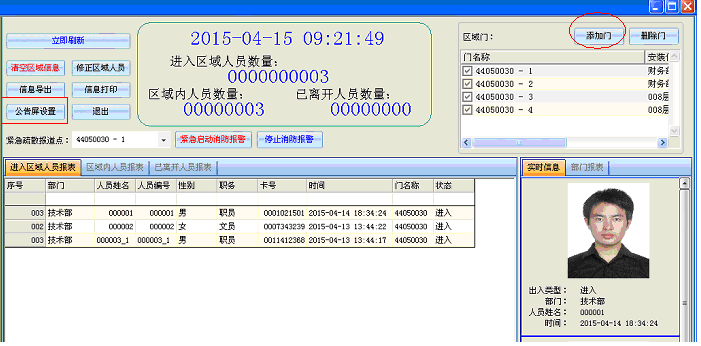

點擊軟件菜單欄【門禁信息】下拉菜單的【區域人數監控】（默認界面無此功能，需按本文2.1.1介紹方式，開啟該功能后才有）界面如下：





在右上角添加區域門，然后刷新即可以詳細的查看進入該區域人員數量、區域內人員數量和已離開人員數量。

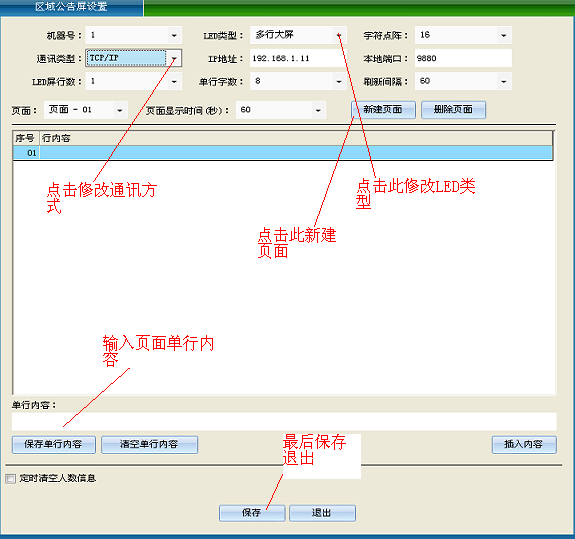

點擊左上角的【公告屏設置】界面如下：
